산화 알루미늄 사포 후크 및 루프 샌딩 디스크



I. 재료 시스템 및 구조적 특성

알루미늄 산화물 사포 후크 및 루프 연마 시트의 기술 기초는 다중 재료 복합 시스템을 기반으로 구축됩니다.



    기본 재료 층일반적으로 고밀도 크래프트 종이 또는 폴리 에스테르 필름 복합 재료로 만들어집니다. 이 선택은 임의적이지 않지만 재료 성능에 대한 엄격한 고려 사항을 기반으로합니다. 우수한 인장 강도 (일반적으로 150n/cm 이상)와 눈물 저항 (8n/mm보다 크거나 동일)을 갖는 고밀도 크래프트 종이는 사포에 대한 견고한 기초를 제공합니다. 반면 폴리 에스테르 필름 복합 재료는 특정 작업 조건에 적합한 우수한 차원 안정성 및 화학 저항에 사용됩니다. 기본 재료의 성능을 더욱 향상시키기 위해, 일부 고급 생성물은 특수 실란화 처리를 거쳐 32-38mn/m 사이의 기본 재료의 표면 장력을 제어합니다. 이것은 연마 층의 접착력을 보장 할뿐만 아니라 제품을 우수한 수분 저항으로 부여합니다.

   연마 층, 사포의 핵심 기능 층으로서, 일반적으로 융합 된 흰색 알루미나 (WA) 또는 브라운 알루미나 (A)를 주요 재료로 사용한다. 이 알루미나 입자는 고온 소결 후 다결정 구조를 형성하여 탁월한 경도와 내마모성으로 사포를 부여합니다. XRD 분석에 따르면 고품질 사포에서, 연마 층의 -Al₂O₃상의 함량은 92%이상에 도달 할 수 있으며, 곡물 크기는 0.5-3 μm 범위에 집중되어 있습니다. 이 미세 구조는 사포의 절단 효율과 표면 마감을 보장합니다. 연마 층의 입자 크기 분포는 P80에서 P2000까지의 FEPA 표준에 엄격하게 부착된다. 서로 다른 그릿 크기의 모래페인의 경우, 입자 크기 농도 (D90/D10)는 1.5 내에 엄격하게 제어되어 일관되고 반복 가능한 연삭 표시를 보장합니다.

   후크 앤 루프 시스템, 사포를 연삭 기계에 연결하는 다리 역할을하는 것은 디자인에 똑같이 중요합니다. 현대의 사포는 일반적으로 2 성분 에폭시-폴리 큐레탄 접착제를 사용하며, 이는 뛰어난 껍질 강도 (최대 4.5n/cm)를 자랑 할뿐만 아니라 우수한 온도 저항성과 화학적 차단 저항을 보여줍니다. 후크 앤 루프 시스템의 신뢰성을 더욱 향상시키기 위해 일부 제품은 도베 테일 조인트 연결 구조를 채택합니다. CNC에 의해 처리 된 수컷 및 암컷 부품의 짝짓기를 통해, 사포 관절의 평탄도는 0.05mm 이하이거나 동일하게 제어되어 전통적인 사포 조인트 트레이스 결함을 효과적으로 제거하고 분쇄 ​​품질을 향상시킨다.





II. 제조 공정의 정확한 제어
산화 알루미늄 사포 후크 및 루프 연마 시트의 제조 공정은 여러 중요한 단계를 포함하는 매우 정확한 절차입니다. 기본 재료 전처리 단계에서, 코로나 배출 기술은 일반적으로 종이베이스의 표면 다인 값을 42 mn/m로 증가시키기 위해 사용되며, 후속 접착 공정에 이상적인 조건을 만듭니다. 코로나 배출 처리는 고전압 전기장을 이용하여 공기를 이온화하고 혈장을 생성하여 염기 재료의 표면을 활성화시켜 접착제 층의 접착력을 향상시킨다.

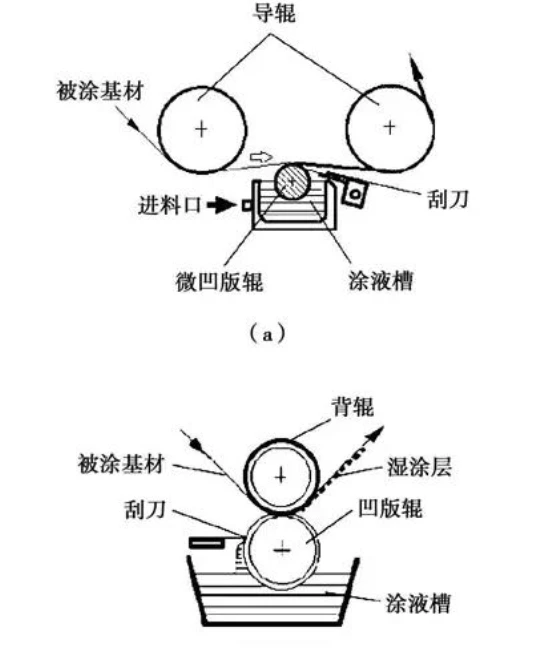

  베이스 접착제의 적용사포 제조의 주요 과정 중 하나입니다. 현대 생산 라인은 일반적으로 미세한 인쇄 기술을 사용하며, 이는 정확하게 가공 된 그라비아 롤러를 통해 기판 표면에베이스 접착제를 고르게 적용합니다. 접착제 층의 두께는 일반적으로 8 내지 12 μm 사이에서 제어된다. 근적외선 건조 시스템 (파장 850 nm)에 의해 3 초 이내에 경화되어 접착제 층에서 열 응력 변형이 발생하지 않고 기판의 평평성을 유지합니다.





   정전기 샌딩 과정사포 제조의 핵심 기술입니다. 전압이 15-25kV이고 전기장 강도가 3.5kV/cm 인 정전기 장에서, 알루미나 입자는 이온화되어 하전된다. 전기장의 힘 하에서, 이들은 반대 전하로 기판 표면에 균일하게 흡착되어 단일 순서 배열을 형성한다. 입자 크기 감지는 정전기 샌딩 공정이 P1000 샌드페이퍼의 연마 적 커버리지 속도를 68 ± 2%로 증가시킬 수 있으며, 전통적인 중력 샌딩 공정에 비해 23%가 개선되어 사포의 절단 효율과 수명을 크게 향상시킵니다. 일부 고급 생산 라인에는 동적 보상 시스템이 장착되어 있으며, 이는 샌딩 전류 (0.5-2.0ma)를 실시간으로 모니터링하고 입자 크기 편차를 ± 1μm 내에 유지하여 사포 품질의 안정성을 보장하기 위해 공급 속도를 자동으로 조정합니다.

   후회 후 과정사포 제조의 마지막 단계는 성능을 보장하기위한 중요한 단계입니다. 현대 생산 라인은 일반적으로 3 단계 온수 순환 시스템을 사용합니다. 60도 예열 섹션은 접착제 층 흐름을 만들고 내부 응력을 제거합니다. 초기 경화를 완료하고 초기 접착제 강도를 형성하기위한 120도 중간 온도 섹션; 및 완전 가교를 달성하고 접착제 층의 성능을 최적화하기위한 180도 고온 섹션. DSC 분석에 따르면 3 단계 경화 공정은 에폭시 수지의 경화 정도가 95% 이상에 도달 할 수 있으며, 우수한 방수 (껍질 강도 유지율은 72 시간 동안 물에 물에 적신 후 85%보다 크거나 동일) 및 내열성을 갖는 사포를 부여 할 수 있음을 나타냅니다.



III. 성능 특성화 및 실패 메커니즘
샌딩 디스크의 성능은 샌딩의 품질과 효율에 직접적인 영향을 미칩니다. 따라서 사포 성능의 포괄적 인 특성화와 실패 메커니즘을 깊이 분석하는 것은 사포 설계를 최적화하고 성능을 향상시키는 데 큰 의미가 있습니다.



  절단 성능사포의 가장 핵심 성능 지수입니다. 일반적으로 TCM 테스트 기계는 정량적 평가에 사용됩니다. 20n 하중 조건 하에서, 고품질 P400 사포는 ST12 강판에서 0.32g/분의 제거 속도를 달성하면서 0.8μm보다 적거나 동일하게 RA의 표면 거칠기를 유지하여 우수한 절단 효율 및 표면 마감을 나타냅니다. 마모 테스트에 따르면 고품질 사포의 수명 곡선은 일반적으로 3 단계 특성을 나타냅니다. 초기 러닝 스테이지 (0-500 혁명), 사포와 공작물 표면이 서로 적응하고 절단 효율이 점차 증가합니다. 안정적인 마모 단계 (500-3000 혁명), 사포의 절단 효율은 안정적으로 유지되고 표면 거칠기는 일관성이 유지됩니다. 그리고 사포의 절단 효율이 급격히 떨어지고 표면 거칠기가 악화되는 빠른 고장 단계. 총 효과적인 삶은 4000 회 이상의 혁명에 도달 할 수 있습니다.

    실패 모드 분석사포의 성능을 향상시키는 중요한 수단입니다. 분석은 연마 입자 분리가 사포 실패의 주요 메커니즘이며, 고장 사례의 68%를 차지한다는 것을 보여줍니다. 실패 표면의 SEM 관찰을 통해, 접착제 층의 응집성 실패 및 연마 입자 파괴가 공존한다는 것을 알 수 있으며, 이는 접착제의 강인성이 최적화되어야하고 접착제 층과 기판 사이의 결합 강도뿐만 아니라 접착제 층과 연마제 사이의 결합 강도가 향상 될 필요가 있음을 알 수있다. 일부 연구는 나노시오 (입자 크기 20nm)를 첨가하여 접착제 층을 수정했으며, 이는 껍질 강도를 27% 증가시키면서 유연성을 유지하면서 (150% 이상 또는 동일) 모래지의 서비스 수명과 신뢰성을 효과적으로 확장했습니다.

    막힘 경향사포의 사용자 경험에 영향을 미치는 핵심 지표입니다. 막힘은 갈기 파편이 사포 표면에 축적되어 연마 곡물 사이의 간격을 차단하고 절단 효율을 줄이는 현상을 말합니다. ASTM D3466 표준 테스트에 따르면, 아연 스테아 레이트 방지 코팅이있는 사포는 흰색 소나무를 연삭하는 동안 처리되지 않은 샘플과 비교하여 막힘이 72% 감소하여 서비스 수명을 크게 향상시키고 사포의 분쇄 효율을 크게 향상시켰다. 적외선 분광법 분석은 항-절벽 층의 폴리 테트라 플루오로 에틸렌 마이크로 파우더가 분쇄 열의 효과 하에서 표면으로 이동하여 자체 윤활 필름을 형성하여 분쇄 파편의 접착력을 효과적으로 감소 시킨다는 것을 확인했다.





IV. 응용 프로그램 프로세스의 최적화 방향
알루미늄 산화물 사포 및 루프 연마 시트의 적용은 여러 분야를 포함하며 사포의 성능에 대한 요구 사항은 다른 필드마다 다릅니다. 따라서 다양한 응용 프로그램 시나리오에 대한 신청 프로세스를 최적화하는 것은 사포의 성능을 완전히 활용하고 분쇄 ​​품질을 향상시키는 데 큰 의미가 있습니다.



정밀 가공 분야에서 샌딩 디스크의 적용은 등급 분쇄의 원리를 따라야합니다. 등급 분쇄는 공작물의 표면 거칠기 요구 사항에 기초하여 다른 그릿의 샌드 패퍼를 선택하고 거친 연삭, 반 전망 연삭, 정밀 분쇄 및 연마의 순차적 실행을 나타냅니다. 항공 우주 알루미늄 합금 부품의 연마를 예로 들어, 전형적인 공정 흐름은 다음과 같습니다. 일부 기업은 또한 레이저 변위 센서를 사용하여 표면 거칠기를 실시간으로 모니터링하고 사포 밀가를 자동으로 전환하여 표면 품질의 일관성을 보장하면서 처리 효율을 40% 증가시킵니다.

특별한 근무 조건 하에서 사포의 선택 및 최적화가 특히 중요합니다. 예를 들어, 자동차 터치 업 페인팅 작업에서 물 분쇄는 일반적으로 먼지 오염을 줄이고 페인트 표면의 품질을 향상시키기 위해 채택됩니다. 물 연삭 과정은 사포의 방수에 대한 수요가 높습니다. 따라서, 방수 사포 (W 시리즈)는 5% 이하의 흡수 속도와 접착제 층의 방수 (168 시간 동안 70도 물에 몸을 담그고 나면 껍질 강도 유지율이 75% 이상)를 선택해야한다. 곡률 반경 R <5mm가있는 부품의 경우 탄성 등 뒤쪽 사포가 권장됩니다. 굽힘 피로 저항은 100,000 배 이상 도달하여 불규칙한 표면에 밀접하게 부착되어 균일 한 연삭을 달성 할 수 있습니다.

사포의 유지 및 관리는 또한 서비스 수명과 연삭 품질에 영향을 미칩니다. 크로스 그라인딩 방법, 즉 연삭 과정에서 연삭 방향을 정기적으로 변경하는 것이 좋습니다. 청소할 때 압축 공기 (0.6mpa)를 사용하여 분쇄 잔해와 먼지를 반대 방향으로 날려 버려야합니다. 유기 용매는 접착제 층과 염기 재료를 손상시키지 않도록 사용해서는 안됩니다. 저장 환경은 기본 재료가 수분을 흡수하고 변형되는 것을 방지하기 위해 온도 및 습도 (23 ± 2도 /50 ± 5%RH)를 제어해야합니다.
